図面を前にすると、情報の多さに圧倒されてしまい、どこから読み始めればよいのか分からなくなることがあります。専門知識が足りないというよりも、見る順番や注目すべきポイントが整理されていないことが、理解を難しくしている場面は少なくありません。結果として、何となく眺めて終わってしまい、自信を持って判断できない感覚が残りやすくなります。
この記事では、図面を断片的に追うのではなく、意図や構造を筋道立てて読み解くための基本的な考え方をまとめています。すべてを完璧に理解することを目指すのではなく、「迷いにくい読み方の型」を身につけることで、図面に対する見え方がどう変わるかを実感できる構成にしました。読み進めるうちに、図面が難解な資料から、意味のある情報源へと変わっていく感覚をつかんでもらえれば嬉しいです。
まず押さえるべき図面の見方の基本
図面を開いたとき、最初から寸法や記号に目を向けてしまい、かえって混乱してしまう人は少なくありません。どこを見れば全体像がつかめるのか分からず、情報の多さに圧倒されて手が止まる場面も起こりやすいでしょう。こうした迷いは知識不足というより、読み進める順番が定まっていないことから生まれる場合が多いと感じます。
読み方を安定させるためには、「外側から内側へ」「大枠から細部へ」と視点を移す型を持つことが有効です。まず建物全体の輪郭や部屋の配置を俯瞰し、その後で寸法や設備、注記へと焦点を絞っていくと、情報の意味を整理しやすくなります。順番を決めて読むことで、必要以上に細部へ引き込まれるのを防げます。
図面は単なる指示の集まりではなく、設計者の意図や優先順位が込められた思考の集合だと捉えると、見え方が変わってきます。なぜこの配置なのか、なぜこの寸法が採用されているのかと背景を想像することで、断片的な情報が一つの流れとして結び付きやすくなるでしょう。意図を読み取る姿勢は、理解の深さを底上げします。
こうした読み方の型を身につけておくと、現場での確認や打ち合わせでも判断がぶれにくくなります。全体像を押さえたうえで細部を確認できるため、見落としや手戻りのリスクを下げることにもつながるはずです。図面を読む資料から仕事を支える道具へ引き上げるための土台として、この考え方を意識してみてください。
平面図を読むときに迷わない順番
平面図を前にしたとき、情報量の多さに圧倒されてしまい、どこから見ればよいか分からなくなる場面は少なくありません。寸法や記号にいきなり目を奪われると、空間の全体像をつかめないまま細部に入り込み、かえって理解が不安定になることもあります。まずは完璧に読むよりも、迷わず読み進めることを意識するほうが安心です。
読み始めの第一歩として意識したいのは、部屋の配置やゾーニングを大まかに把握することです。建物の輪郭や主要な空間の関係性を眺めながら、どのエリアがどの用途に使われるのかを整理していくと、図面の構造が頭に入りやすくなります。最初から細部に入らず、全体の骨格を押さえる順番が効果的でしょう。
全体像が見えてきたら、次に確認したいのは動線と出入口の位置です。人や物がどのように移動するのかを想像しながら読むと、通路や建具の意味が具体的に感じられるようになります。光の入り方や視線の抜け方にも目を向けることで、平面図の情報が単なる線や数字ではなく、実際の空間として立ち上がってくるはずです。
最後に寸法や設備、細かな注記へと視点を移していくと、全体とのつながりを保ったまま詳細を確認できます。この順番を習慣化しておくと、現場での確認や打ち合わせの際にも要点を外しにくくなり、判断のスピードや確信が高まりやすくなります。平面図は、順番を持って読むことで初めて安定した理解につながると感じます。
立面図と断面図で見えるものが変わる
平面図だけを追っていると、空間の広がりや高さの感覚をつかみきれず、どこか平面的な理解にとどまってしまうことがあります。配置や寸法は分かっていても、実際の見え方やスケール感が想像できず、不安を感じる瞬間も起こりやすいでしょう。図面は一枚で完結するものではなく、複数を組み合わせて初めて全体像が立ち上がると考えると、読み方の視野が広がります。
立面図は、建物の外観や高さのバランス、開口部の位置関係を把握するための重要な手がかりになります。平面図では見えにくかった窓の高さや軒の出、外壁の構成などが具体化され、建物の表情やスケール感がより明確になるはずです。平面図でつかんだ配置と照らし合わせながら読むことで、空間のイメージが立体的に補強されていきます。
断面図に目を向けると、天井高や床レベルの差、構造や納まりといった縦方向の情報が一気に可視化されます。なぜこの高さなのか、なぜこの段差が必要なのかと背景を考えながら読むと、設計者の意図や優先順位が見えてきやすくなります。断片的だった情報が、意図を持った構造として結び付いていく感覚を得られるでしょう。
平面図・立面図・断面図を行き来しながら読む習慣を持つと、図面の理解は一段と安定します。現場で寸法や納まりを確認する際にも、どの図面を参照すべきか判断しやすくなり、見落としや手戻りのリスクを下げることにつながります。図面は一枚ずつ読むのではなく、組み合わせて空間を再構築する意識を持つことが、確かな読み取りへの近道だと感じます。
現場で役立つ読み方に一歩寄せる
図面を正しく読めるようになっても、現場でどう使うかが結び付いていないと、判断に迷いが残ることがあります。寸法や記号を理解していても、作業の流れや確認の優先順位が思い浮かばず、実務に落とし込めない感覚を覚える人も多いでしょう。読む力を知識で終わらせず、行動に結び付ける意識が大切になります。
現場寄りの読み方を身につけるには、施工の順番を想像しながら図面を見る習慣が役立ちます。どの工程でどの部分が扱われるのかを思い浮かべつつ、先に確認すべき箇所と後回しにできる箇所を整理していくと、図面の情報が実務の段取りと結び付きやすくなります。読む順番を作業の流れに合わせることで、判断の精度が安定しやすくなるでしょう。
また、図面を確認のための資料として捉える視点を持つと、読み方に一段深みが生まれます。どこで食い違いが起こりやすいか、どの寸法がズレると影響が大きいかといったリスクを意識しながら読むことで、設計意図だけでなく注意点や優先事項も浮かび上がってきます。図面は完成形を示すだけでなく、判断を支える根拠でもあると考えると理解が深まります。
こうした読み方を意識しておくと、現場での確認や打ち合わせがスムーズになり、指摘や相談の質も高まりやすくなります。必要な情報を適切なタイミングで引き出せるようになるため、手戻りや確認漏れの防止にもつながるはずです。図面を読む対象から現場を動かす道具へ引き上げる感覚を、少しずつ育てていきたいところです。
まとめ
図面の読み方は、知識の量よりも、どこから見て、どう照合するかという視点の持ち方によって安定していくものだと感じます。全体像を押さえたうえで細部へ進み、複数の図面を行き来しながら理解を組み立てることで、情報は単なる記号から判断の根拠へと変わっていきます。読み方の順番や意図への目配りが、理解の深さを静かに底上げしてくれるでしょう。
次に進む際は、こうした読み方を実務の中でどのように活かせるかにも目を向けてみてください。図面を読む対象として扱う段階から、仕事を支える道具として使いこなす段階へ移ることで、現場での判断やコミュニケーションの質も自然と高まっていくはずです。ここで身につけた視点が、今後の実務理解を広げる足がかりになればと思います。
ちなみに、平面図、立面図、断面図などの建築図面は、CADと呼ばれる図面作成ソフトを用いることが一般的です。建設業界ではさらに各業務に特化させ、建築設計や内装、電気や水道と、それぞれに専用のCADがあります。キャリアを重ねていくうちに、これらのソフトを使い、作図をする場面も増えてくるでしょう。先々の業務を見据えて、まずは建築図面の読み方をしっかり身につけてください。
水道申請業務を楽にするCAD 水匠NX申請

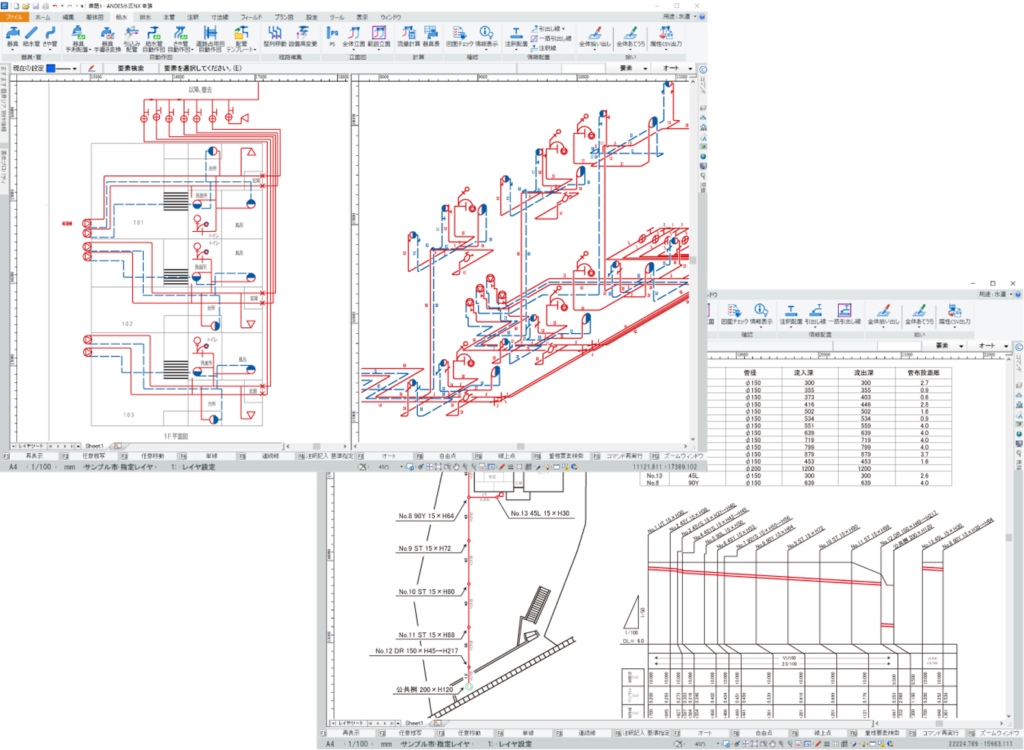

水匠NX申請は、水道工事に特化したCADシステムです。専門知識がない方でも図面を仕上げられることを目指して、AIを活用した給排水申請図の自動作図機能を提供しています。戸建て住宅や集合住宅の給水・排水平面図、立面図も作成可能です。
